اصول کار محافظ وسایل الکترونیکی

محافظ های الکترونیکی معمول در بازار که به وسایل برقی خانگی مثل تلویزیون و یخچال و... متصل می شود، وسیله ای است که ولتاژ برق شهر را دایما اندازه گیری می کند و در صورتی که مقدار آن از یک حد مشخص بالاتر یا از یک ولتاژ معین کمتر شد، مصرف کننده (یخچال و تلویزیون و...) را از برق شهر جدا می کند تا به وسیله آسیب نرسد. برخی از محافظ ها دارای یک مدار تاخیر نیز می باشند که در صورت رفع قطع برق یا قرار گرفتن ولتاژ آن در محدوده مناسب، وسیله برقی را با اندکی تاخیر به برق شهر متصل می کند. این تاخیر باعث می شود فقط زمانی وسیله به برق شهر متصل گردد که برق شهر برای یک مدت مشخص در وضعیت پایدار و مناسب قرار داشته باشد.

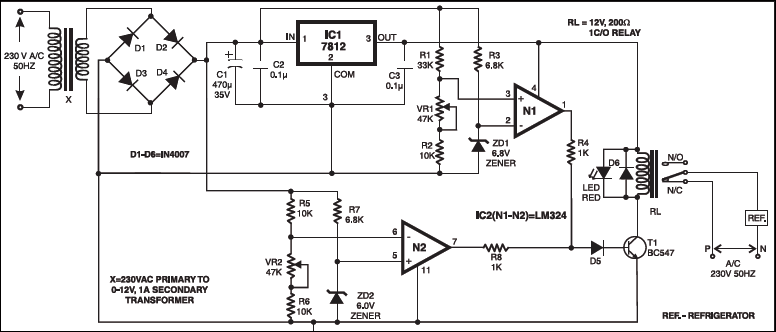

در شکل زیر یک مدار محافظ ساده قابل مشاهده است که فاقد مدار تاخیر می باشد.

https://roboeq.ir/uploads/images/F4E_aug_33.png


ولتاژ برق شهر توسط یک ترانس کاهش پیدا می کند. خروجی ترانس توسط پل دیود و خازن فیلتر C1 به ولتاژ DC تبدیل می شود. از این ولتاژ (ولتاژ C1) برای تغذیه مدار و همچنین اندازه گیری ولتاژ برق شهر استفاده می شود. این ولتاژ از یک طرف به رگولاتور ولتاژ 12 ولت برای ایجاد یک ولتاژ 12 ولت ثابت و پایدار برای تغذیه رله و آپ امپ های مدار وارد می شود.

ولتاژ خازن C1 به دو مدار تقسیم ولتاژ شامل (R1,VR1,R2) و (R5,VR2,R6) نیز وارد می گردد. رابطه ولتاژ خازن C1 با ولتاژ برق شهر به صورت زیر است:
(
نسبت ترانس)/(1.4142)*(ولتاژ برق شهر)

نسبت ترانس برای ترانس 12 ولت حدود 18 می باشد.

ولتاژ های تقسیم شده توسط مدارهای تقسیم ولتاژ با دو ولتاژ مرجع 6.8 و 6.0 ولت که توسط دیودهای زنر ZD1 و ZD2 و مقاومت های R3 و R7 ایجاد شده مقایسه می گردد.VR1 سطح بالای ولتاژ قطع و VR2 سطح پایین ولتاژ قطع را تعیین می کند.

در صورتی که ولتاژ تنظیم شده توسط VR1 از 6.8 ولت بیشتر باشد، خروجی آپ امپ N1 به سطح High رفته و ترانزیستور T1 را از طریق R4 روشن می کند و باعث فعال شده رله می گردد. بنابراین می توانید VR1 را به گونه ای تنظیم کنید که ولتاژ ورودی مثبت اپ امپ N1 در حد ولتاژ بالای مد نظر شما از 6.8 ولت بیشتر گردد.

به همین ترتیب در صورتی که ولتاژ تنظیم شده توسط VR2 از 6.0 ولت کمتر باشد، خروجی آپ امپ N2 به سطح High رفته و ترانزیستور T1 را از طریق R8 روشن می کند و باعث فعال شده رله می گردد. بنابراین می توانید VR2 را به گونه ای تنظیم کنید که ولتاژ ورودی منفی اپ امپ N2 در حد ولتاژ پایین مد نظر شما از 6.0 ولت کمتر گردد.

دیود D6 هرزگرد می باشد و در زمان خاموش شدن رله، از افزایش ولتاژ دو سر آن جلوگیری می کند.
در زمان فعال شدن رله، ولتاژ دوسر سیم پیچ آن دو سر LED قرار می گیرد و آن را روشن می کند.

در صورتی که برق شهر از محدوده تنظیم شده خارج شود، با فعال شدن رله مصرف کننده که با REF نشان داده شده است از خط فاز جدا شده و خاموش می گردد.



مي خواهيم در مورد مدار محافظ برق و روش تعمير آن صحبت كنيم. ايراد در مدارات محافظ برق كه از اي سي lm324 استفاده مي كنند چند مورد است كه امروز يك مورد مهم آن را مورد بررسي قرار مي دهيم.

ايرادي كه در اين نوع مدارات رايج است ، مشكل تغذيه در مدار محافظ است كه اين مورد خود را به چند صورت زير نشان مي دهد.

روشن نشدن :

اين ايراد بيشتر از تغذيه ورودي مي باشد كه قطعات آن تشكيل شده اند از : خازن پلي استر تغذيه ، پل ديود ( ديود هاي ورودي) خازن خروجي تغذيه

شما بايد اول اين قطعات را تست كنيد كه به ترتيب :

خازن پلي استر را اكثرا با مولتي متر تست مي كنند به طوري كه اهم اين خازن را با مولتي متر مي گيرند و نبايد اهمي نشان دهد . اما بايد بدانيد كه خازن ولتاژ بالا را بايد با ميگر تست كرد چون خازن را با ولتاژ بالا تست مي كند در حالي كه مولتي متر حداكثر با ۳ ولت ( در نوع ديجيتالي  و ۱۲ ولت در نوع انالوگ زماني كه رنج روي ۱۰X باشد ) عمليات تست را انجام مي دهد پس بهتر است از نوع انالوگ از مولتي متر ها استفاده كنيد چون ولتاژ تست ان تا ۱۲ ولت مي باشد ( يك باطري ۹ ولت دو عدد ۱٫۵ ولت )

روش بعدي تست خازن استفاده از خازن سنج مي باشد كه بعضي از اين خازن سنج ها  مقاومت داخلي خازن را (ESR)  نيز نشان مي دهند كه اين امر مهمي در سالم بودن يا نبودن خازن مي باشد و در صورت بالا بودن مقاومت داخلي ، خازن بايد تعويض شود. ( اكثرا زير يك اهم بايد باشد اما هر چه ظرفيت خازن بالا مي رود مقاومت داخلي بيشتر مي شود)

اما اكر اين ابزار تست را نداشتيد و زماني كه به خازن سراميكي شك كرديد مي توانيد به صورت موقت خازن را با يك خازن نو تعويض كنيد تا شكتان بر طرف شود.

ديود ها را نيز بهتر است با مولتي متر عقربه اي تست كنيد ، چون ولتاژ كاري ديود ها نيز بالاست و امكان دارد ديودي در ولتاژ پايين عيبش را خوب نشان ندهد .

چشمك زدن ( سوسو زدن) :

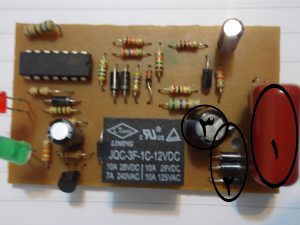

در اين نوع ايراد بعد از اينكه چراغ زرد و سبز تايمر روشن مي شود بلا فاصله دوباره خاموش مي شود كه به چشمك زدن معروف است ( در بين تعمير كاران ) اين نوع ايراد بيشتر از خازن سراميكي (و كمتر از ديود ها و خازن تغذيه خروجي) است كه در شكل به شما نشان داده شده:

http://www.tolidgera.ir/wp-content/uploads/2018/10/mohafez1-300x225.jpg

۱- خازن سراميكي ( ميزان اين خازن ها اكثرا بين ۴۷۰ نانو تا ۱ ميكرو فاراد است.)

۲- ديود هاي ورودي يكسوساز (۴ عدد) ( كه اكثرا  ۱n4007 مي باشند.)

۳- خازن خروجي تغذيه مدار محافظ از نوع الكتروليتي ( كه اكثرا روي رنج ۲۲۰ ميكرو فاراد ۵۰ ولت مي باشند.)
